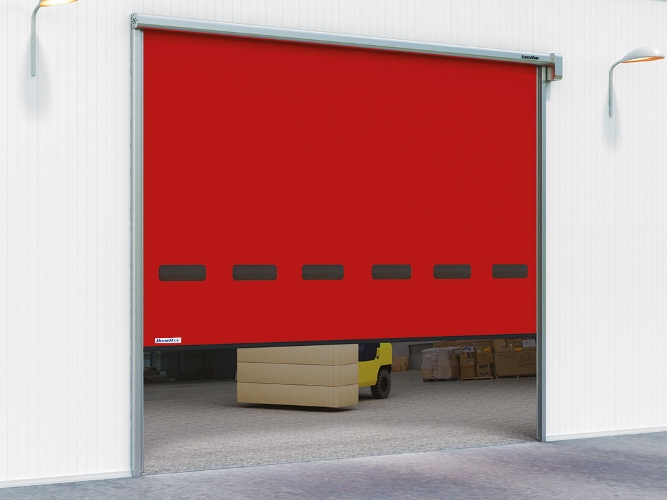

Скоростные рулонные ворота для наружного использования серии SPEEDROLL SDO
нет в наличии
Купить в 1 клик
Описание

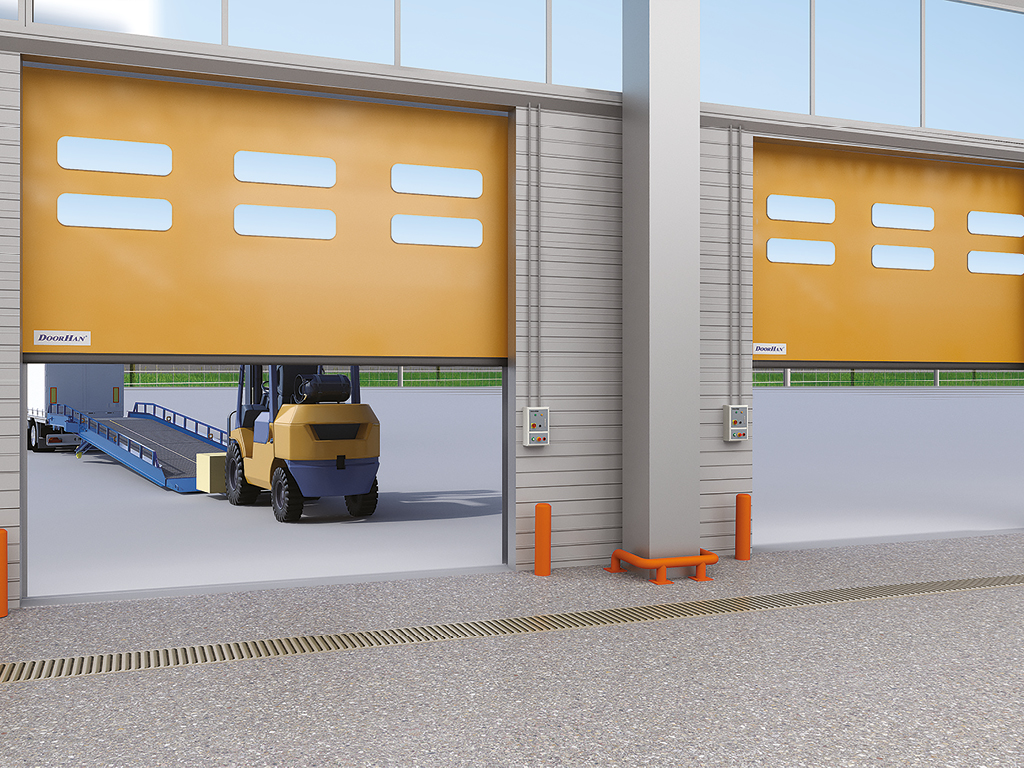

Скоростные рулонные ворота предназначены для изоляции и сохранения микроклимата помещений на объектах промышленного, складского, торгового и другого назначения.
ДИЗАЙН
Тип поверхности
Таблица размеров
Технические характеристики
ДИЗАЙН
Тип поверхности
|
Каркас ворот без покраски из оцинкованной стали |
.jpg)
|
Каркас ворот из нержавеющей стали ASIS 304 |
Возможные цвета
|
RAL9010 (белый) |
RAL 9006 серебристый |
RAL 6026 зеленый |
RAL 5002 синий |
|
|
 |
|
|
|
|
RAL 3002 красный |
RAL2004 оранжевый |
RAL 1003 желтый |
||
 |
|
 |
||
Таблица размеров
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 1 600 до 5 700 |
| Высота проема, мм | от 1 800 до 5 800 |
| Притолока, мм | от 600 |
| Пристенки, мм | от 225 до 475 |
Способы монтажа
|
Накладной монтаж скоростных ворот |
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Ветровая нагрузка, км/ч | CLASS3 (до 120) | для ворот до 3 000 х 3 000 мм |
| Ветровая нагрузка, км/ч | CLASS2 (до 90) | для ворот до 5 000 х 5 000 мм |
| Ветровая нагрузка, км/ч | CLASS1 (до 82) | для ворот до 6 000 х 6 000 мм |
| Скорость открывания, м/с | 2,0 | для ворот до 3 000 х 3 000 мм |
| Скорость открывания, м/с | 1,5 | для ворот до 5 000 х 5 000 мм |
| Скорость открывания, м/с | 1,0 | для ворот до 6 000 х 6 000 мм |
| Скорость закрывания, м/с | 0,5 | |
| Диапазон рабочих температур, °С | от -15 до +50 | если привод установлен внутри здания |
| Диапазон рабочих температур, °С | от -5 до +50 | если привод установлен снаружи здания |
| Диапазон рабочих температур, °С | от -30 до +50 | при использовании системы подогрева стоек и привода; полотно без окон при температуре от -5 °C и ниже |
| Мощность, Вт | 1 500 | |
| Класс защиты IP | IP54 | концевые положения отслеживаются энкодером |
| Напряжение питания, В | 220 В / 50 Гц | однофазное |
| Напряжение питания, В | 380 В / 50 Гц | трехфазное |
| Безотказность, количество циклов открывания-закрывания, не менее | 1 500 000 | зависит от условий эксплуатации |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
|
Общий вид ворот с приводом сбоку (привод слева / привод справа; с противовесом / без противовеса) |
ПАРАМЕТРЫ ПРОЕМА ДЛЯ ДАННОЙ МОДИФИКАЦИИ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| B, мм Ширина проема | от 1 600 до 5 700 |
| H, мм Высота проема | от 1 800 до 5 800 |
|
Общий вид ворот с приводом спереди (спереди слева / спереди справа; с противовесом / без противовеса) |
ПАРАМЕТРЫ ПРОЕМА ДЛЯ ДАННОЙ МОДИФИКАЦИИ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| B, мм Ширина проема | от 1 600 до 5 700 |
| H, мм Высота проема | от 1 800 до 5 800 |
УПАКОВКА
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | упаковка представляет собой деревянный ящик из бруса, между узлами проложен картон, закреплено все хомутами |
| Длина, мм | зависит от длины соcтавных частей ворот |
| Ширина, мм | от 640 до 705 |
| Высота, мм | от 480 до 730 |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
|
Корпус блока управления из нержавеющей стали AISI304 |
|
Подогрев привода и стоек |
|
При закрытии, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления на открытие ворот; в случае отключения электричества ворота открываются автоматически с помощью противовеса |
