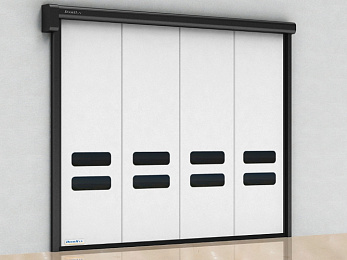

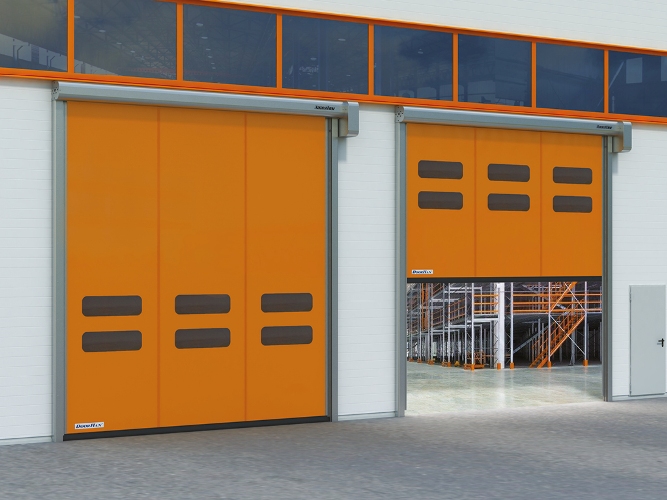

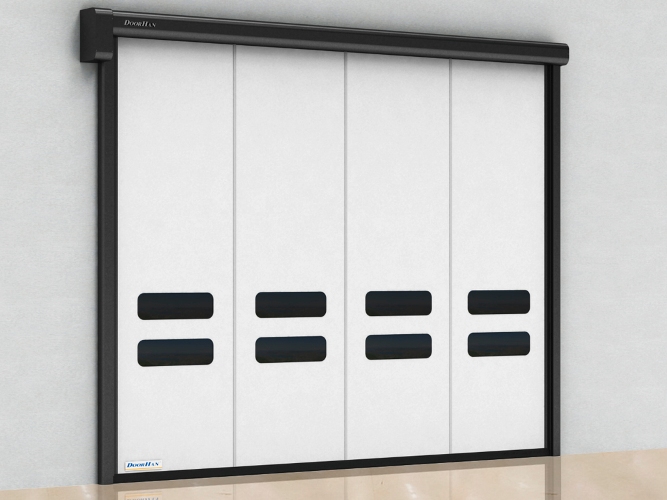

Скоростные рулонные ворота для внутреннего использования серии SPEEDROLL SDI

Скоростные рулонные ворота предназначены для изоляции и сохранения микроклимата помещений на объектах промышленного, складского, торгового и дpугого назначения.

ДИЗАЙН

Тип поверхности
Каркас ворот без покраски из оцинкованной стали	Каркас ворот из нержавеющей  стали ASIS 304

ПРЕИМУЩЕСТВА

ТАБЛИЦА РАЗМЕРОВ

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Ширина проема, мм	от 1 600 до 5 700
Высота проема, мм	от 1 800 до 5 800
Притолока, мм	от 600
Пристенки, мм	от 225 до 475

КОНСТРУКЦИЯ

1. Электрический привод
2. Вал
3. Короб вала
4. Полотно ворот
5. Вставка прозрачная (окно/панель)
6. Стойка
7. Направляющая для движения полотна
8. Нижняя кромка полотна
9. Фотоэлемент
10. Блок управления

ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по тpем точкам:
W – ширина проема (расстояние от левого края до правого края проема);
H – высота проема (расстояние от пола до верха проема).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере W и H за итоговый размер принимается наибольшая величина.

Возможные цвета

RAL9010 (белый)		RAL 9006 серебристый	RAL 6026 зеленый	RAL 5002 синий
RAL 3002 красный		RAL2004  оранжевый	RAL 1003 желтый

Способы монтажа

Накладной монтаж скоростных ворот

Технические характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Ветровая нагрузка, км/ч	CLASS1 (до 82)	для ворот 6 000 х 6 000 мм
Ветровая нагрузка, км/ч	CLASS2 (до 90)	для ворот 5 000 х 5 000 мм
Ветровая нагрузка, км/ч	CLASS3 (до 120)	для ворот 3 000 х 3 000 мм
Скорость открывания, м/с	2,0	ворота до 3 000 х 3 000 мм
Скорость открывания, м/с	1,5	ворота до 5 000 х 5 000 мм
Скорость открывания, м/с	1,0	ворота до 6 000 х 6 000 мм
Скорость закрывания, м/с	0,5
Диапазон рабочих температур, °С	от -15 до +50	если привод установлен внутри здания
Диапазон рабочих температур, °С	от -5 до +50	если привод установлен снаружи здания
Диапазон рабочих температур, °С	от -30 до +50	при использовании системы обогрева стоек и привода; полотно без окон при температуре -5 °C и ниже
Мощность, Вт	1 500
Класс защиты IP	IP54	концевые положения отслеживаются энкодером
Напряжение питания, В	220 В / 50 Гц	однофазное
Напряжение питания, В	380 В / 50 Гц	трехфазное
Безотказность, количество циклов открывания-закрывания, не менее	1 500 000	зависит от условий эксплуатации

УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ

Сопротивление ветровой нагрузке приведено для ворот серии SpeedRoll, находящихся в закрытом положении. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами, таких как: здания, территориально расположенные на морских побережьях или в горах; многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов; производства с мощной приточно-вытяжной вентиляцией; в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких вышеуказанных факторов рекомендуется использовать ворота серии SpeedFold или спиральные ворота серии HSSD.
Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открытие и закрытие ворот производится с помощью воротка.
Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.
Не допускайте загрязнения направляющей ПВХ-полотна.
Запрещено находиться в проеме во время открытия и закрытия ворот во избежание травмирования.
Следите за тем, чтобы во время открытия и закрытия ворот в проеме отсутствовали посторонние предметы.
Функция самовосстановления полотна в направляющих служит для работы ворот в аварийных условиях, например, в случае непреднамеренного наезда транспортом, и не предназначена для работы при намеренном и систематическом выбивании полотна из направляющих. Работоспособность функции обеспечивается возможностью выхода «зиппера», установленного на полотне ворот, из пластиковых направляющих. Работоспособность функции не может быть обеспечена в случае нанесения ударов, по степени воздействия превышающих прочностные параметры отдельных компонентов полотна и элементов системы. Например, в случае наезда на полотно с высокой скоростью, ударов острыми предметами, ударов в верхнюю часть ворот поднятыми вилами погрузчика и т. п.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

	Корпус блока управления из нержавеющей стали AISI304
	Подогрев привода и стоек
	При закрытии, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления на открытие ворот; в случае отключения электричества ворота открываются автоматически с помощью противовеса
