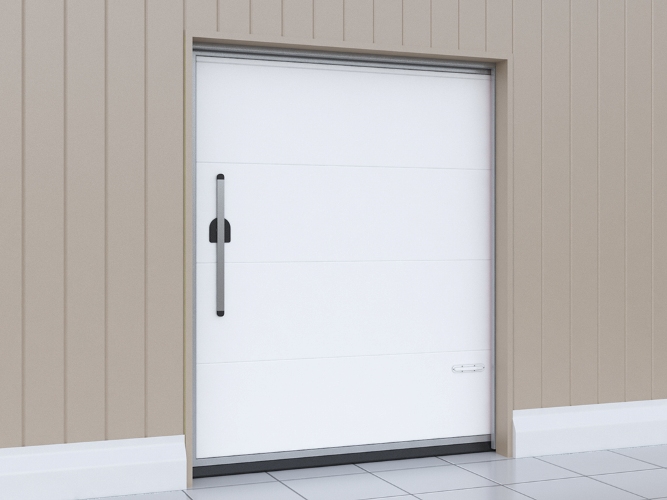

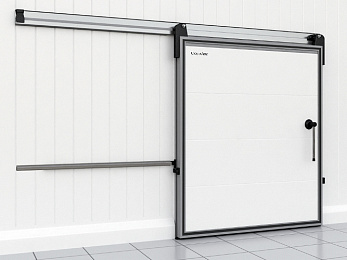

Дверь откатная для охлаждаемых помещений

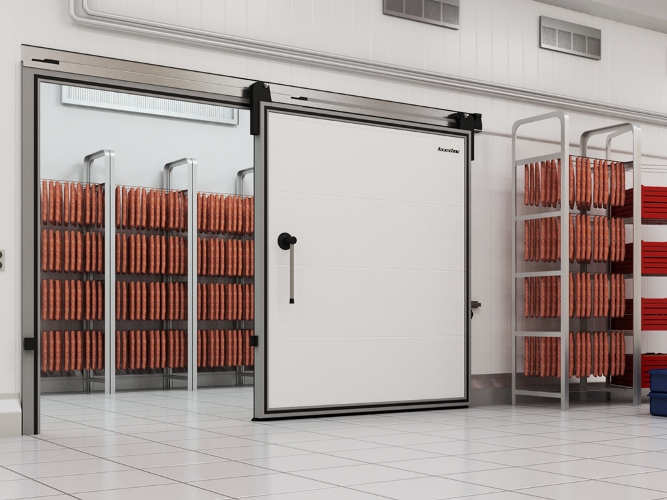

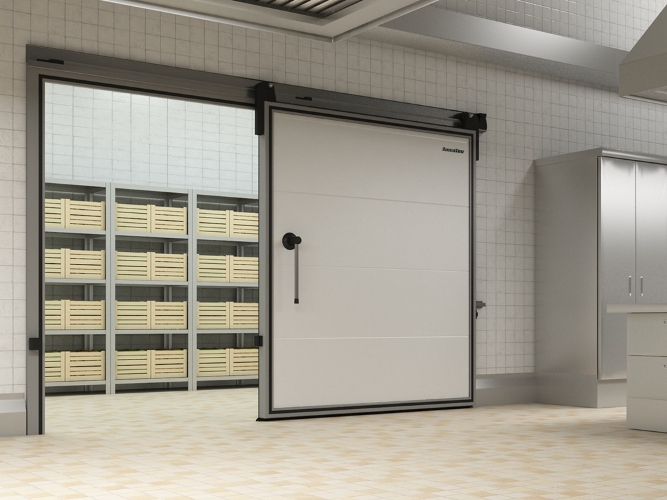

Среднетемпературные и низкотемпературные откатные двери IsoDoor IDS1 предназначены для организации входных групп холодильных и морозильных камер складов, терминалов, логистических центров, предприятий пищевой промышленности и торговли с большим трафиком механизированных погрузочных средств.

Дизайн

Поверхность сэндвич-панели

Гладкая

ЦВЕТА


RAL9003 белый(полотно)


RAL9006 серебристый (окантовка полотна)

ТАБЛИЦЫ РАЗМЕРОВ

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Ширина проема, мм	от 800 до 3 000
Высота проема, мм	от 1 800 до 6 000
Толщина изоляции, мм	80 или 120
Притолока, мм	от 240
Пристенки, мм	от 1 060 до 3 260 (на стороне отката), от 115 (на противоположной откату стороне)

Способы монтажа


Накладной монтаж снаружи помещения с откатом полотна влево


Накладной монтаж снаружи помещения с откатом полотна вправо

Стандартные конструктивные решения

Среднетемпературное исполнение


Параметры среднетемпературных дверей

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
b, мм Толщина панели	80
Температурный режим внутри помещения, ° С	от +6 до -5
Температурный режим перед дверью, ° С	от +35 до 0
Влажность, %	до 100

Низкотемпературное исполнение,панель 80мм


Параметры низкотемпературных дверей,панель 80 мм

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
b, мм Толщина панели	80
Температурный режим внутри помещения, ° С	от -5 до -18
Температурный режим перед дверью, ° С	от +35 до -18
Влажность, %	до 100

Низкотемпературное исполнение,панель 120мм


Параметры низкотемпературных дверей,панель 120 мм

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
b, мм Толщина панели	120
Температурный режим внутри помещения, ° С	от -18 до -27
Температурный режим перед дверью, ° С	от +50 до -35
Влажность, %	до 100

Низкотемпературное исполнение,панель 120 мм с обогревом полотна


Параметры низкотемпературных дверей,панель 120мм с обогревом полотна

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
b, мм Толщина панели	120
Температурный режим внутри помещения, ° С	от -27 до -35
Температурный режим перед дверью, ° С	от +50 до -35
Влажность, %	до 100

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Безотказность, количество циклов открывания-закрывания, не менее	270000	откатной механизм имеет систему прижима уплотнителя к раме
Антикоррозионная стойкость	высокая устойчивость к коррозии
Грузоподъемность откатной системы, кг	300
Тип запорного механизма (замка)	Система запирания под навесной замок
